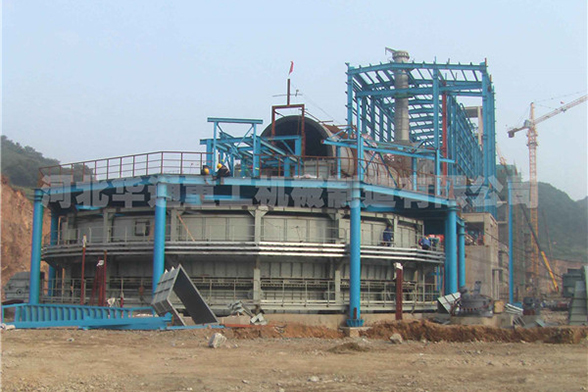

節能環保環冷機的軌道由環形水平軌道、卸礦曲軌及垂直方向的環形側軌 3 個部分組成。以新建的 715 m2節能環保環冷機為例，節能環保環冷機廠家詳細介紹了節能環保環冷機三軌的安裝與調整。
　　1 水平軌道安裝
　　節能環保環冷機的環形水平軌道的固定方式是靠墊板、壓板及定位擋板固定，生產使用階段一般不再調整軌道，所以環形水平軌道安裝階段必嚴格按照技術要求定位。環形水平軌道的安裝方法如下：
　?。?）測量并確定環式冷卻機臺車行走的環形中心線。該中心線的測量應在晴天、無風的條件下，在安裝測量臺上，將一個帶有鉆了孔的調節螺栓擰到適當位置使調節螺栓上部的壓尺面與水平軌支撐梁頂面等高，將量尺的一端固定在測量臺中心基準位置，量尺的另一端施用 20 kg 的拉力，在水平軌支撐梁上劃出內軌中心線 R1、外軌中心線 R2，用樣沖做出長期性標記。
　?。?）環形軌道安裝以后，先調整內環形軌道。為了便于測量內環形軌道的半徑及圓度，在實際安裝時，在內環形軌道的靠近圓心方向的內側的每根徑向梁上都臨時焊接一個不銹鋼小塊作為輔助中心標板，先通過圓心測量出每塊中心標板上中心點的實際半徑值，并編號做出記錄，以此作為輔助測量點，用小鋼尺量到內環形軌道的邊緣，邊測量邊調整內環形軌道的位置，調整到要求的半徑值，并以此調整內環形軌道的圓度，這樣就可以不必每次都從圓心拉鋼尺檢查半徑值，簡化了操作方法。
　　（3）以內環形水平軌為基準，進行外環形水平軌道的調整，內外環形軌道軌距的測量，掛設線錘在樣桿中心線與軌道徑向梁上的臺車環形中心線相重合的情況下，檢查內外環形水平軌與臺車環形中心線的間距 a、a′。
　?。?）環形水平軌道的調整，不是在軌道下面加墊片調整，而是在軌道支承梁兩端下部加不同厚度的墊片，通過調整支承梁的標高，而達到軌面標高的要求。機架柱子采用坐漿法安裝，墊板上表面標高極限偏差為 0 mm～0.5 mm，在這樣條件下要達到軌面標高值，則要在軌道支承梁下部留有 10 mm 的調節區，通過增加不同厚度的墊片而達到軌面標高值。安裝環形水平軌時，其標高的測量方法是在環式冷卻機中心測量裝置上設置水準儀，首先將每個鋼軌支承梁的兩端支承點的標高，調整到在圓周方向各個點的高低差不得大于 2 mm，保持在一個水平面上以后，才能開始安裝環形水平軌道，軌道固定后，在每根軌道的 3～4 個固定點處測量軌面標高，并檢查內外環形軌道的徑向?qū)c上的高低差不得大于 2 mm。
　?。?）環形水平軌的接頭處應平滑，接頭處兩軌道高低差不得大于 0.5 mm，接頭錯位不得大于 1 mm。為滿足熱膨脹的需要，軌道接頭處需預留 5 mm 的熱膨脹間隙，在安裝過程中每兩根軌道接頭留出這個間隙值，不允許以此間隙作為安裝誤差的調節區。
　　2 側軌安裝
　　在環形水平軌內側的垂直方向，設有環形側軌，其作用是承受環冷機環形摩擦傳動裝置及臺車在運轉過程中所產生的徑向推動力及控制其徑向竄動量。在環冷機安裝過程中，一般程序是先安裝環形水平軌，根據水平軌測定環形側軌的位置，再根據環形側軌測定摩擦傳動框架的位置，即以側軌為基準，檢查摩擦傳動框架的組裝狀況，所以環形側軌的安裝質量直接關系到冷氣機的傳動效果。
　　3 曲軌安裝
　　環式冷卻機的卸礦曲軌是一對在球面上的空間曲線彎道，每根曲軌本身有它的特定曲線，內曲軌與外曲軌由于球面半徑不同，曲軌本身的曲率半徑也不同，因而在安裝過程中必要檢查在立體空間結構中 X、Y、Z 等 3 個直角坐標上的方位，如果卸礦曲軌在設計、制造、安裝時位置偏差過大，則將在環式冷卻機運轉過程中出現臺車車輪與曲軌接觸不良、卸料不均、摩擦傳動裝置運轉不平穩，以及在長期運轉過程中產生臺車車體扭曲現象，這是環式冷卻機制造與安裝過程中容易出現的問題。現將環式冷卻機卸料曲軌的安裝程序、方法、技術要求及測量檢查方法分析如下：
　?。?）在確認環式冷卻機支架及卸料漏斗已經全安裝找正完畢的情況下，方可進行曲軌安裝。
　　（2）環式冷卻機曲軌的外形尺寸較大，分為數節供貨?，F(xiàn)場安裝時，先安裝曲軌低點的中段，曲軌與各支承座之間，都有調整高度用的墊板，中段定位以后再安裝左右兩段曲軌，各段之間有連接板及螺栓連接，當曲軌調整定位后，再將連接板與曲軌焊接固定成整體曲軌。為了便于調整曲軌的位置，除已有支承座外，可焊接幾個臨時性的輔助支承板以支承曲軌，待曲軌調整完畢時拆除。
　　（3）通過環式冷卻機的圓心，用全站儀測量，將點引入見曲軌內外軌的就低點的地方，根據圖紙給的數據測量。
　　（4）以臨時水平軌道中心線為基準。
　　（5）通過環式冷卻機的圓心，連接內外曲軌的低點 C 與C′，這 3 點應連在一直線上，公差為 1 mm，檢查這個項目的目的是防止內外曲軌產生圓周方向的錯位，造成臺車車輪與曲軌軌面接觸不良，這在安裝調整曲軌時應特別注意。
　　4 結語
　　本技術總結是節能環保環冷機廠家在新建 715 m2節能環保環冷機三軌實際安裝過程中的施工方法和經驗的體會和總結，希望這些總結對以后安裝節能環保環冷機三軌設備起到借鑒作用。
